ユニポスにてロングセラーとなっている、ホストコンピュータのUSBポートとFPGA搭載プリント基板とを接続し、プログラミングやコンフィギュレーションを行うための「FPGAダウンロードケーブル(旧名称: USBブラスターダウンロードケーブル)」をご紹介いたします。

※USB Blaster Download Cable(USBブラスターダウンロードケーブル)は、現在製品名称が変わり、FPGA Download Cable(FPGAダウンロードケーブル)と呼ばれています。
お問い合わせの際、どちらの製品名でも構いませんが、よろしければ製品URLをお知らせください。

FPGダウンロードケーブルとは

Intel/Altera USB Blasterは、優れたFPGAプログラミング・デバイス(FPGAダウンロードケーブル)です。
USB2.0ハイスピード対応のUSB-Blaster IIと、USBフルスピードに対応したUSB-Blasterがあります。どちらの製品も、コンピュータとFPGAに接続された10ピンヘッダを繋ぎ、プロトタイピング時にはPCからFPGAに設定データを送信します。

ただし、USB-Blaster IIとUSB-Blasterではコネクタの形状が異なります。接続するボードによっては干渉する場合がございます。ご注意ください。

主な用途

プロトタイプ開発中にコンフィギュレーションデータをシステムへダウンロード
生産時にデータをシステムにプログラム
共通鍵ブロック暗号の1つであるAES(Advanced Encryption Standard)キーおよびヒューズのプログラミング
複数のターゲットボードの電圧規格をサポート
FPGAの回路内再構成

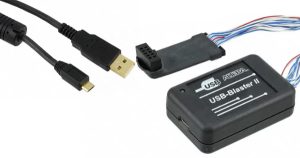

Intel/Altera FPGA Download Cable II (旧名称: USB-Blaster II Cable)

FPGA Download Cable II(USB-Blaster II)は、FPGA Download Cable(USB-Blaster)よりも高速なUSB2.0をサポートしています。
TCKクロック周波数は24MHz で動作します。FPGA Download Cable(USB Blaster Cable)との違いはJTAG回路です。

主な特徴

USB 2.0 High-Speedプロトコル実装
RoHS
USB Hi-Speed(USB2.0)準拠
JTAGサポート
標準的なUSB PCポートに対応

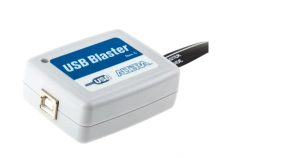

Intel/Altera FPGA Download Cable (旧名称: USB-Blaster Cable)

本製品のJTAG電圧は1.8V~3.3Vをサポートしています。TCKクロック周波数は6MHz で動作します。

主な特徴

RoHS対応
USB Full-Speedに対応
JTAGサポート
標準的なUSB PCポートに対応

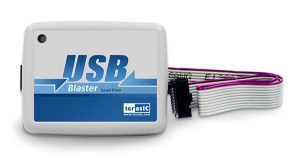

Terasic USB Blaster Download Cable(互換製品)

Intel/AlteraのパートナーであるTerasic Technologies社製のUSB download Cable(互換品)も取り扱っています。
本製品のJTAG電圧は2.5V~3.3Vをサポートしています。Intel Arria 10 GX FPGA Development KitのJTAGチェーンは検出できませんので、ご注意ください。

主な特徴

Altera FPGAダウンロードケーブル(USB Blaster Cable)との互換性
USB対応
JTAGサポート
アンチノイズ性能の向上

製品の比較

仕様 / 製品別	Intel/Altera USB-Blaster II	Intel/Altera USB-Blaster	Terasic USB Blaster
Part Number	PL-USB2-BLASTER	PL-USB-BLASTER-RCN	UBT
Model	USB 2.0	USB	USB
Active Serial	Yes	Yes	Yes
Max JTAG Clock Speed	24MHz	6MHz	6MHz
Voltage Supports
TTL	5	5	5
LVTTL/LVCMOS	3.3	3.3	3.3
供給電圧	1.5 – 3.3V	1.8-3.3V	1.2-3.3V (1.2-1.8V Rev.Bのみ対応)
Supported Devices and Software
FPGA	Stratix Series Arria Series Cyclone Series MAX Series	Stratix Series Arria Series Cyclone Series MAX Series	Stratix Series Arria Series Cyclone Series MAX Series Other(FLEX,ACEX,APEX)
Serial Configuration Device	EPC EPCS EPCQ EPCQ-L	EPCS EPCQ EPCQ-L	EPCS EPCQ EPCQ-L
JTAG/Software	System Console(Quartus Prime version 13.1) Nios II debugger Arm* DS-5 debugger	Quartus Prime Nios II debugger etc.	Quartus Prime
OS	Windows 10/8/7/Vista(32/64 bit), Linux

製品の詳細情報

製品詳細はメーカーWEBページのドキュメントをご確認ください。

Cable and Adapter Drivers Information
https://www.intel.co.jp/content/www/jp/ja/support/programmable/support-resources/download/dri-index.html
※Intel FPGA Download Cable II または Intel FPGA Download Cableをご参照ください
